英特尔推出全球最薄的氮化镓芯片 英特尔氮化镓芯片硅衬底厚度缩减至19微米

 当半导体行业不断追求更小、更快、更强的技术极限时,一项突破性的创新正在重新定义芯片的物理边界。英特尔晶圆代工团队近日展示了全球最薄的氮化镓芯片技术,将硅衬底厚度压缩至仅十九微米,大约相当于人类头发丝直径的五分之一。这项在二零二五年国际电子器件会议上首次公开的技术成果,不仅创造了芯片厚度的新纪录,更通过单片集成氮化镓功率器件与硅基数字电路,为下一代高性能电子设备开辟了全新路径。基于三百毫米硅基氮化镓晶圆的制造工艺,标志着宽禁带半导体从实验室走向规模化生产的关键转折,有望彻底改变数据中心、无线通信和人工智能计算领域的能效格局。

 技术突破的里程碑意义

 十九微米的硅衬底厚度看似微小,却代表着半导体制造工艺的重大飞跃。传统芯片的衬底厚度通常在数百微米量级,减薄至十九微米意味着材料用量大幅减少,热传导路径显著缩短,为三维集成和紧凑型封装提供了理想基础。这一突破并非简单的尺寸缩减,而是对整个电源架构的重新定义。更薄的衬底使芯片能够更靠近负载部署,例如直接贴近处理器或图形处理单元的供电单元,从而大幅缩短电源路径,降低能量传输过程中的损耗。

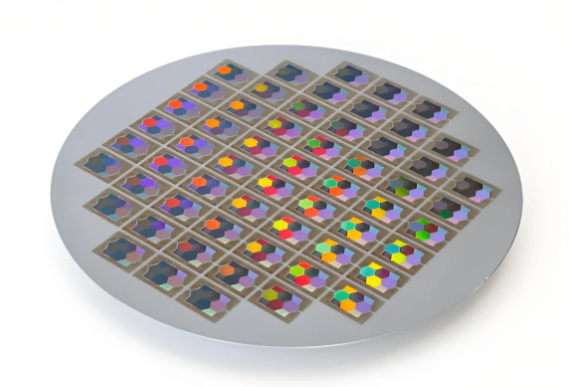

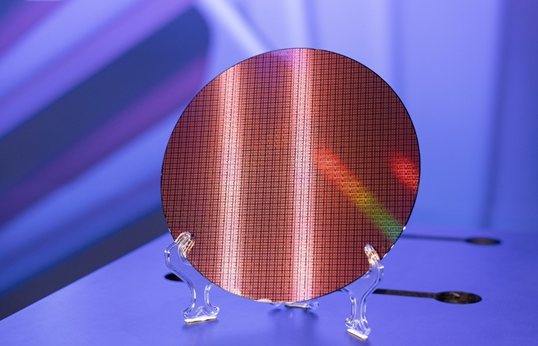

 英特尔采用的创新方法建立在成熟的硅基制造基础设施之上。通过在行业标准的三百毫米直径硅晶圆上生长氮化镓材料,研究人员成功实现了与传统硅工艺线的兼容。这种策略避免了转向专用氮化镓产线所需的高额投资,为技术的大规模商业化铺平了道路。晶圆尺寸从传统的一百五十毫米扩大到三百毫米,不仅提高了生产效率,更显著降低了单位芯片的生产成本。兼容现有制造设备的能力,使得这项先进技术能够快速融入全球半导体产业链。

 从技术演进的角度观察,这项成果标志着氮化镓技术从分立器件向系统级集成的关键转变。过去氮化镓器件通常作为独立组件存在,需要与硅基控制芯片配合使用。现在,功率器件与控制逻辑被整合在同一芯片内,信号路径从毫米级缩短到微米级,寄生参数大幅降低,系统响应速度得到本质提升。这种集成化设计为电子设备的小型化和高效化提供了全新解决方案,特别是在空间受限的应用场景中展现出巨大潜力。

 超薄设计的工艺创新

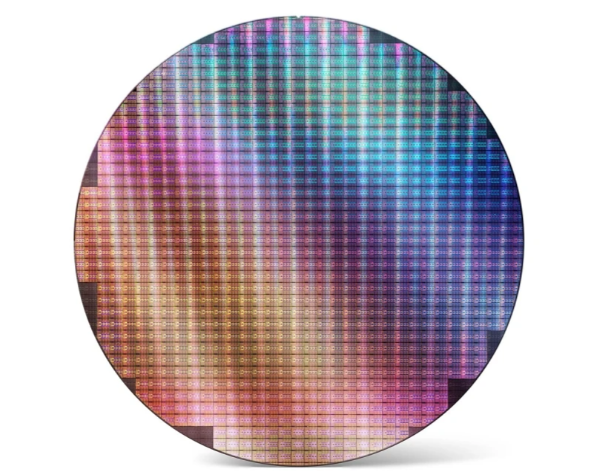

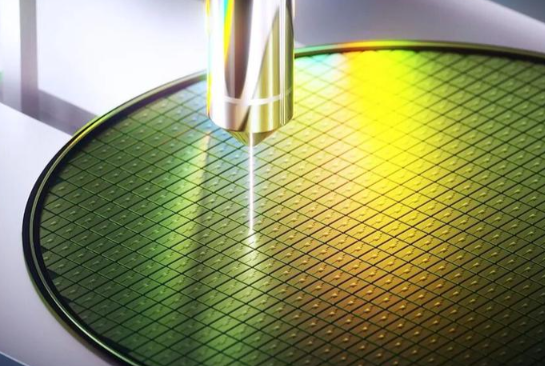

 实现十九微米超薄衬底的过程充满工程挑战。在已完成所有晶体管和金属布线层的三百毫米氮化镓硅基晶圆上进行减薄,同时保持结构完整性,需要极其精密的工艺控制。英特尔团队采用了一种名为“研磨前隐形切割”的专有技术,通过精确控制的激光在晶圆内部产生微观裂纹,再进行机械研磨步骤减薄晶圆厚度。这种创新方法在结构完整性与厚度控制之间取得了巧妙平衡,避免了传统减薄工艺可能导致的翘曲或破裂问题。

 工艺验证环节同样严谨细致。研究团队测量了所制备芯片上晶体管的电学特性,栅极长度短至三十纳米的晶体管展现出优异的载流能力、低能量损耗以及高达七十八伏的阻隔电压能力。射频性能测试显示,晶体管的工作截止频率超过三百吉赫兹,完全满足下一代无线通信所需的毫米波频段要求。这些数据不仅证明了减薄工艺的可靠性,更展示了氮化镓材料在高频应用中的卓越性能。

 制造均匀性是量产可行性的关键指标。测试结果显示,反相器切换时间仅为三十三皮秒,即三十三万亿分之一秒,这一高速性能在整个三百毫米晶圆上保持一致。工艺均匀性的验证为大规模生产奠定了坚实基础,确保每片晶圆都能产出性能稳定的芯片。从实验室样品到量产产品的跨越,往往取决于工艺的一致性和可重复性,而这项技术在这两方面都交出了令人满意的答卷。

 可靠性测试进一步增强了技术的实用价值。平台已通过包括时变介质击穿、正偏温度不稳定性、高温反向偏压和热载流子注入在内的多项行业标准测试,验证了其在高温、高压和长期运行条件下的稳定性。这些严苛测试模拟了芯片在实际应用环境中可能面临的各种应力条件,证明该技术具备实际部署所需的耐用性标准,不再是停留在论文中的概念验证。

 单片集成的系统级优势

 将氮化镓功率晶体管与硅基数字电路集成在同一芯片上,是此次技术突破的核心创新。传统电源系统通常由独立的功率器件和控制芯片构成,两者通过封装和互连连接。这种架构下,信号路径较长,寄生电阻和电容较多,成为限制系统效率和响应速度的重要因素。单片集成方案彻底改变了这一局面,控制逻辑更靠近功率开关单元,驱动延迟显著降低,开关过程中的能量损耗同步减少。

 具体实现采用了层转移工艺,将硅P沟道金属氧化物半导体场效应晶体管与氮化镓N沟道金属氧化物半导体高电子迁移率晶体管并排构建,并共享同一布线层。利用这一组合工艺,团队成功构建并测试了一整套数字电路构建模块库,包括反相器、与非门、多路复用器、触发器和环形振荡器。每个电路均工作正常,实现了真正意义上的系统级一体化设计。

 这种集成带来的效益是多维度的。在空间利用方面,消除了独立控制芯片所占用的宝贵面积,使电源模块能够做得更加紧凑。在性能表现方面,缩短的信号路径减少了传输延迟,提高了系统响应速度。在能效方面,降低的寄生参数意味着更少的能量损耗,特别是在高频开关应用中优势明显。对于需要快速动态负载响应的应用场景,如人工智能算力芯片供电,这种集成设计能够提供更精准的电压调节和更快的瞬态响应。

 从产业生态角度观察,单片集成简化了系统设计复杂度。设备制造商不再需要分别采购功率器件和控制芯片,再进行复杂的系统集成,而是可以直接采用完整的电源管理解决方案。这种转变不仅降低了设计门槛,更缩短了产品开发周期,加速了创新技术的市场化进程。对于消费电子、通信设备、汽车电子等领域的应用开发者而言,这意味着更快的产品迭代和更优的系统性能。

 宽禁带半导体的性能飞跃

 氮化镓作为第三代半导体材料的代表,其宽禁带特性带来了诸多性能优势。相较于传统硅器件在约一百五十摄氏度附近性能显著衰减,氮化镓在更高温度区间内仍能稳定工作。这种高温稳定性为散热设计提供了新的空间,系统不再完全依赖强制降温,可以通过结构优化降低冷却系统体积与成本。在数据中心等散热挑战严峻的应用环境中,这一特性具有重要价值。

 高频性能是氮化镓的另一突出优势。测试显示该器件截止频率超过三百吉赫兹,可覆盖毫米波通信、卫星链路以及雷达系统等应用场景。随着五G向六G演进,通信频段不断向更高频率拓展,氮化镓的高频能力使其成为射频前端技术的理想选择。在未来的无线基础设施中,基站需要处理更高频段的信号,氮化镓器件能够提供所需的功率放大效率和线性度。

 功率密度提升同样引人注目。氮化镓的高击穿电压和低导通损耗特性,使其在相同尺寸下能够处理更高功率。这对于空间受限的应用至关重要,例如数据中心服务器的负载点供电、电动汽车的电驱系统、无人机的高功率密度电源等。更小的尺寸意味着更紧凑的设备设计,为产品创新提供了更多可能性。

 能效改进直接转化为运营成本节约。在数据中心场景中,电源效率每提升一个百分点,每年就能节省数百万美元的电费支出。氮化镓芯片的快速开关特性和低导通电阻,能够显著降低电源转换过程中的能量损耗。测试数据显示,采用氮化镓技术的电源模块效率可比传统硅基方案提升三到五个百分点,这种改进在规模化部署时将产生巨大的经济效益和环境效益。
