光子芯片实现毫瓦级紫外光输出 芯片级紫外光源跨入可用门槛

 当传统紫外光源仍依赖庞大笨重的设备时,一项来自国际联合研究团队的突破性进展正在悄然改变光电子领域的游戏规则。通过创新的侧壁极化铌酸锂波导技术,研究人员首次在光子芯片上实现了毫瓦级紫外光输出,将转换效率提升至前所未有的高度。这一成就不仅意味着紫外光源的体积从实验室规模缩小至芯片尺寸,更标志着集成化紫外光源正式跨入实际应用的门槛。从量子计算到精密测量,从光学原子钟到高端显微成像,这场由光子芯片引领的技术革新正在为多个前沿领域开辟全新的发展路径。

 技术突破:从微弱到实用的百倍飞跃

 长期以来,芯片级紫外光源的发展面临着一个根本性挑战:转换效率过低导致输出功率微乎其微,无法满足实际应用的基本需求。传统方法在片上转换过程中损耗严重,产生的紫外光强度仅停留在微瓦甚至更低水平,几乎不具备实用价值。这种技术瓶颈严重制约了紫外光源的集成化进程,使得许多需要紫外光的先进应用不得不继续依赖体积庞大、能耗较高的传统光源设备。

 最新研究成果彻底改变了这一局面。研究团队采用了一种全新的侧壁极化铌酸锂波导设计方案,成功将片上紫外光输出功率提升至数毫瓦级别,这一数值达到以往最佳纪录的百倍以上。具体而言,团队实现了4.2毫瓦的片上紫外相干光输出,归一化转换效率创纪录地达到5050%·W⁻¹·cm⁻²,较此前最优结果提升了整整两个数量级。这种跨越式进步并非简单的参数优化,而是源于对材料特性和波导结构的深刻理解与创新设计。

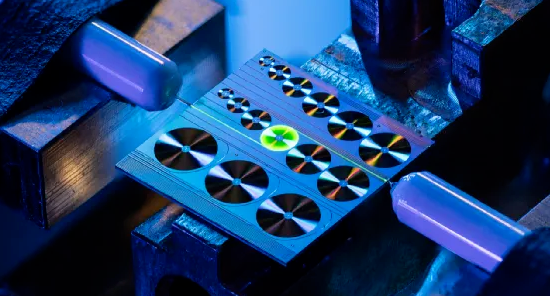

 核心突破点在于对薄膜铌酸锂光子平台的精细调控。研究团队以原子直径级别的精度测量波导形状,沿波导侧壁布设了约一万个定制化电极,每个电极都根据波导各点的确切形态“量身定制”。这些电极以每毫米上千次的频率周期性地翻转材料晶格取向,通过交流电压的精确控制,在波导上雕刻出光频转换所需的精密图纹。这种侧壁极化方法有效克服了传统极化技术的畴反转局限,显著降低了传播损耗,使厘米长度、短极化周期的波导能够稳定集成于芯片之上。

 原理创新:红光到紫外的非线性转换之旅

 实现芯片级紫外光源的技术路径充满智慧与巧思。研究团队没有直接挑战紫外光产生的传统难题,而是选择了一条迂回而高效的转换路径:从相对容易获得的红光起步,通过非线性光学过程将两个红光光子“融合”为一个紫外光子。这种频率转换方法在理论上早已被认知,但在芯片上的实际实现却长期受限于效率低下问题,导致输出功率无法达到实用水平。

 非线性转换过程的核心在于材料的选择与结构设计。铌酸锂作为一种优异的非线性光学材料,具有强大的二阶非线性系数,能够高效实现二次谐波产生等频率转换过程。然而,在薄膜铌酸锂平台上实现高效的紫外光产生面临多重挑战:材料损耗、模式匹配、相位匹配条件等诸多因素共同制约着转换效率。研究团队通过侧壁极化技术,在波导内部构建了精密的周期性极化反转结构,为非线性转换过程创造了理想的相位匹配条件。

 具体实现过程中,团队设计了一种长约两厘米的特殊波导结构。这种波导不仅具有极低的传播损耗,还能在厘米尺度上维持稳定的极化周期。通过沿波导侧壁布设的定制化电极系统,研究人员能够以极高的空间分辨率控制材料的晶格取向,形成精确的周期性极化图案。当红光通过这种精心设计的波导时,非线性相互作用被最大化,两个红光光子高效地合并为一个能量加倍、波长减半的紫外光子。整个转换过程在芯片上紧凑完成,无需复杂的外部光学系统。

 应用前景:量子技术与精密测量的新引擎

 芯片级毫瓦紫外光源的实用化突破,为多个高科技领域带来了前所未有的发展机遇。在量子技术领域,高性能片上光源是扩大量子系统规模的关键要素。传统量子实验装置通常依赖庞大的外部光源系统,不仅占用大量空间,还限制了系统的可扩展性与稳定性。集成化紫外光源的出现,使得量子比特操控、量子纠缠产生等关键操作能够在芯片尺度上实现,为构建大规模量子计算系统提供了重要基础。

 光学原子钟是另一个受益显著的领域。作为目前最精确的时间测量装置,光学原子钟的精度比传统铯原子钟高出数个数量级,能够感知极其微小的重力变化。然而,传统光学原子钟体积庞大、结构复杂,难以在移动平台或空间环境中部署。芯片级紫外光源的突破,使得光学原子钟的核心部件有望大幅缩小,未来可能集成于卫星等空间平台,实现全球范围的高精度时间同步与重力场测量,在地球科学、导航定位等领域发挥重要作用。

 高端显微成像技术同样迎来新的发展契机。紫外光由于波长较短,能够提供更高的空间分辨率,在生物医学研究、材料科学分析等领域具有独特优势。传统紫外显微镜需要复杂的光源系统和光学元件,限制了其普及与应用范围。集成化紫外光源使得紧凑型高分辨率显微设备成为可能,为实验室研究、工业检测等场景提供更加便捷高效的解决方案。特别是在活细胞成像、纳米材料表征等前沿领域,芯片级紫外光源有望推动成像技术的又一次革命。

 产业意义:从实验室到市场的跨越

 光子芯片实现毫瓦级紫外光输出的技术突破,其意义远不止于学术研究的进展,更代表着整个光电子产业生态的深刻变革。传统紫外光源设备通常体积庞大、价格昂贵、能耗较高,且需要专业人员进行操作维护,这些因素严重限制了紫外技术的普及应用。芯片级解决方案的出现,从根本上改变了这一局面,为紫外技术的市场化推广扫清了障碍。

 成本效益的显著提升是这一突破最直接的产业价值。随着制造工艺的成熟与规模化生产的实现,芯片级紫外光源的单位成本有望大幅降低,使得更多应用场景能够负担得起高性能紫外光源。同时,集成化设计减少了外部光学元件的需求,进一步降低了系统复杂性与总体成本。这种成本优势在消费电子、医疗设备、工业检测等对价格敏感的市场领域尤为关键,将加速紫外技术从专业领域向大众市场的渗透。

 系统集成度的提高带来了应用灵活性的革命性提升。传统紫外光源通常作为独立设备存在,与其他系统的集成需要复杂的接口设计与光学对准。芯片级紫外光源可以直接集成于各种电子设备、传感器系统或实验平台,实现真正意义上的“即插即用”。这种高度集成的特性为创新应用开发提供了广阔空间,例如可穿戴健康监测设备中的紫外消毒模块、智能手机集成的物质检测功能、自动驾驶车辆的环境感知系统等,都有可能因这一技术突破而成为现实。

 能源效率的优化同样不容忽视。传统紫外光源在电光转换过程中存在大量能量损失,不仅增加了运营成本,也限制了在移动设备或远程监测等能源受限场景中的应用。芯片级解决方案通过优化材料与结构设计,显著提高了转换效率,在相同输出功率下消耗更少的电能。这种能效改进对于构建可持续的紫外技术应用生态具有重要意义,特别是在离网环境、物联网设备等能源敏感的应用场景中。

 未来展望:集成光电子学的多维拓展

 芯片级紫外光源的成功实现,仅仅是集成光电子学发展的一个缩影。这一突破背后所蕴含的技术理念与创新方法,为整个光电子领域的未来发展指明了方向。随着材料科学、纳米加工技术、光子学设计的不断进步,更多波长的集成光源有望陆续问世,构建覆盖从紫外到红外的完整芯片化光源体系。

 材料创新将继续扮演关键角色。除了铌酸锂之外,氮化铝、氮化镓铝等宽禁带半导体材料在紫外光源领域展现出巨大潜力。这些材料具有优异的光电特性与热稳定性,能够适应更严苛的工作环境。通过材料工程与结构设计的协同优化,未来可能实现更高功率、更宽波长调谐范围、更长使用寿命的芯片级紫外光源。特别是对于深紫外波段的应用需求,新材料体系的探索将成为技术突破的重要方向。

 多功能集成是另一个值得期待的发展趋势。当前的研究主要聚焦于单一功能的紫外光源产生,而实际应用往往需要光源与探测器、调制器、滤波器等其他光子元件的协同工作。未来,基于同一芯片平台的多功能集成光电子系统有望成为现实,实现从光产生、调制、传输到探测的完整信号链集成。这种高度集成的光子芯片将为通信、传感、计算等领域带来颠覆性变革,推动光电子技术向更高层次发展。

 标准化与产业化进程将加速技术成果的转化。随着芯片级紫外光源技术的成熟,相关的设计规范、制造工艺、测试标准等产业基础设施需要同步建立。国际间的技术合作与产业联盟将在这一过程中发挥重要作用,促进技术交流与资源共享。同时,应用生态的培育同样关键,需要设备制造商、系统集成商、应用开发者等多方参与,共同探索芯片级紫外光源的多样化应用场景,推动技术从实验室走向市场。

 从微弱光斑到实用输出,从庞大设备到芯片集成,紫外光源技术的发展轨迹清晰地展示了光电子领域的创新活力。毫瓦级芯片紫外光源的突破,不仅解决了长期存在的技术瓶颈,更为量子技术、精密测量、高端成像等前沿领域注入了新的发展动力。随着技术不断成熟与应用持续拓展,这场由光子芯片引领的紫外革命,必将照亮更多科技前沿的探索之路,为人类认识世界、改造世界提供更加强大的工具与手段。在集成光电子学的广阔天地中,每一次波长突破都可能开启一扇通往未知领域的大门,而这一次,紫外波段的大门已经缓缓打开。
